Kirjalansalmen silta

​Kirjalansalmen silta Saaristotiellä (mt 180) on erittäin huonokuntoinen ja elinkaarensa päässä. Sillalle on jouduttu asettamaan liikennöintirajoituksia sillan käytön varmistamiseksi uuden sillan valmistumiseen saakka v. 2025. Sillalla on turvallista liikennöidä, siksi rajoitukset on asetettu. Kirjalansalmen sillan kuntoa seurataan jatkuvasti ja reagoimme muutoksiin nopeasti.

Tälle sivulle on koottu tietoa nykyisestä Kirjalansalmen sillasta sekä liikenteen rajoituksista sillalla. Uuden sillan rakentamisesta omat hankesivut Väyläviraston verkkosivuilla.

Ajankohtaista

Tilanne nyt

Suurimmat liikkeet sillalla aiheutuvat tilanteista, joissa kaksi raskasta ajoneuvoa kohtaavat sillalla vierekkäisillä kaistoilla. Raskaan liikenteen kuormitusta on tarpeen vähentää, jotta voimme varmistaa sillan turvallisen käytön uuden sillan valmistumiseen saakka. Raskaan liikenteen painorajoitukset aiheuttaisivat merkittävää haittaa alueen elinkeinoelämälle. Siksi on etsitty vaihtoehtoisia tapoja vähentää sillan kuormitusta. Lisärajoitukseksi on rakennettu raskaan liikenteen yksisuuntaisuuteen perustuva ratkaisu.

Liikennejärjestelyt otetaan käyttöön keskiviikkona 6.3.2024 klo 12.00. Yksisuuntaisen raskaan liikenteen liikenteenohjaus on tarkoitus hoitaa liikennevaloilla. Aluksi liikenteenohjauksen tukena käytetään liikenteenohjaajia. Liikenteenohjaajat ovat paikalla 6.–9.3. klo 06–19.

Uusista liikennejärjestelyistä aiheutuu haittaa tienkäyttäjille, mutta etukäteen ei tiedetä varmuudella, kuinka pitkiä viivästyksiä matkoihin tulee. Liikennemäärät vaihtelevat eri päivinä ja tunteina. Ruuhka-aikoina liikenne tulee todennäköisesti jonoutumaan, joten tienkäyttäjien kannattaa varata riittävästi matka-aikaa.

Kirjalansalmen sillan kuntoa seurataan jatkuvasti. Sillan kunto on edelleen huolestuttava, vaikka uusia rakenteellisia vaurioita ei ole havaittu. Myös raskaan liikenteen määrä on vähentynyt selvästi syksystä ja raskaiden ajoneuvojen kohtaamisia on aiempaa vähemmän.

Sillalla säilyy edelleen raskaan liikenteen 60 m etäisyys. Tämän noudattaminen on äärimmäisen tärkeää, sillä liikennejärjestelyjen tavoitteena on jakaa kuormitusta sillalla tasaisemmin.

Uudet liikennejärjestelyt

Voit avata kuvan uuteen ikkunaan ja suurentaa sitä klikkaamalla kuvaa.

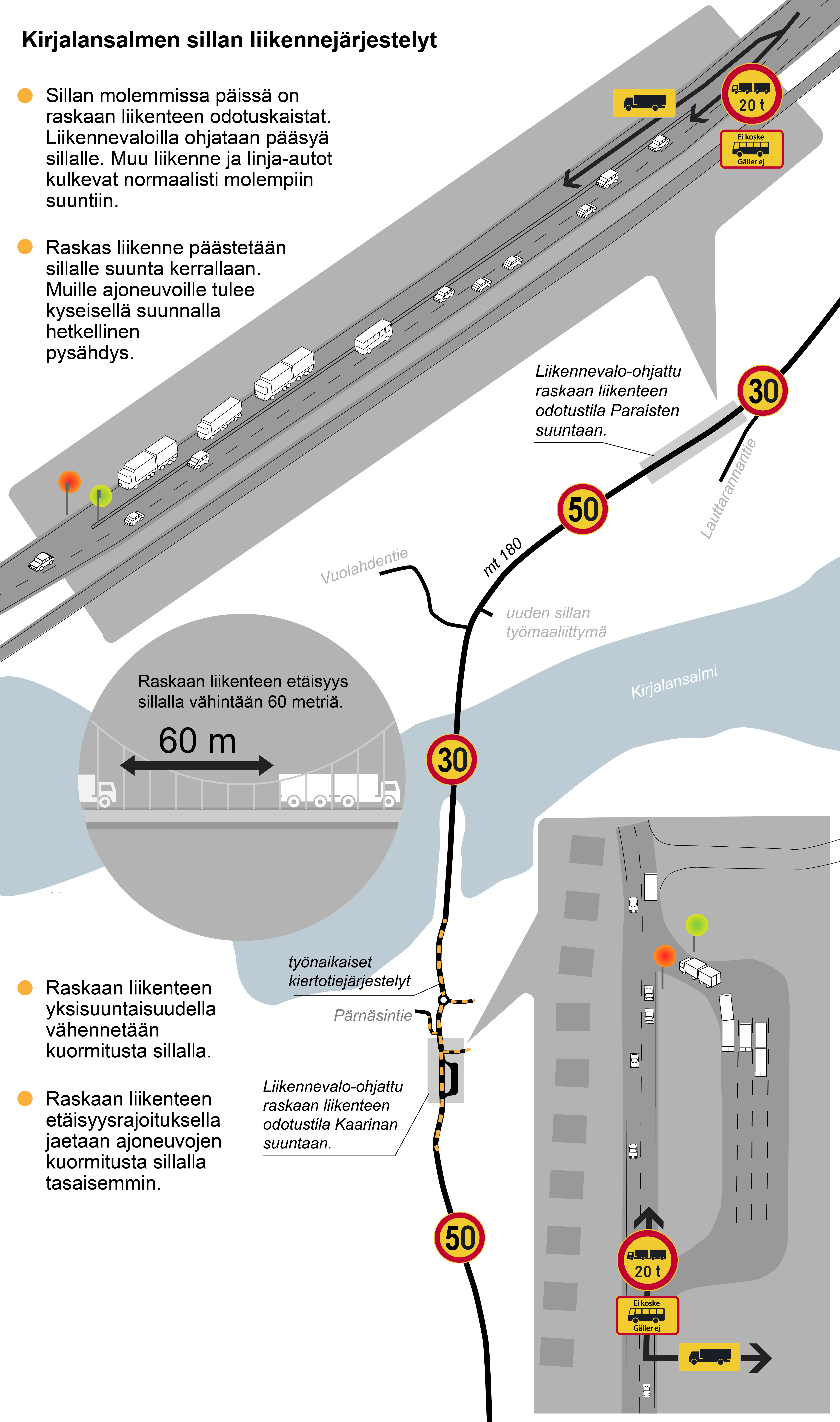

Kuva Kirjalansalmen uusista liikennejärjestelyistä. Kuvan sisältö kerrotaan leipätekstissä.

Kaarinan puolella Saaristotielle on rakennettu yksi ylimääräinen kaista Lauttarannantien liittymän jälkeen ajoradan ja jalankulku- ja pyöräilyväylän väliin. Nykyisestä oikeanpuoleisesta kaistasta tulee raskaan liikenteen odotuskaista. Muu liikenne kulkee molempiin suuntiin odotusalueen vasemmalla puolella olevilla kahdella kaistalla. Raskaan liikenteen odotusalueen pituus on n. 200 m.

Paraisten puolella raskaan liikenteen odotustila on rakennettu pellolle ennen Riihipellontien liittymää. Odotusalue on pituudeltaan lyhyempi, mutta siihen tulee 4 vierekkäistä kaistaa. Näin ollen kokonaisuudessaan odotustilaa on sillan molemmin puolin yhtä paljon.

Raskaan liikenteen odotusalueelle siirtyvät kaikki yli 20 t painavat ajoneuvot linja-autoja lukuun ottamatta. Raskaan liikenteen odotusalueelle siirtymistä ohjataan liikennemerkillä ajoneuvoyhdistelmän suurin sallittu massa 20 t sekä sen lisäkilvellä Ei koske linja-autoliikennettä.

Liikennettä ohjataan liikennevaloilla. Liikennevalot tulevat sekä raskaan liikenteen odotuskaistoille että muun samaan suuntaan kulkevan liikenteen kaistoille. Raskasta liikennettä päästetään valo-ohjauksella kulkemaan vain yhteen suuntaan kerrallaan. Muu liikenne kulkee koko ajan molempiin suuntiin.

Raskaan liikenteen kanssa samaan suuntaan kulkeva muu liikenne pysäytetään kuitenkin punaisiin liikennevaloihin siksi aikaa, kun raskaan liikenteen liikennevalot ovat vihreällä ja odotuskaistan liikennettä puretaan. Alkuvaiheessa liikenteenohjauksen tukena käytetään liikenteen ohjaajia.

Saaristotien nopeusrajoitusta lasketaan Kaarinan puolella raskaan liikenteen odotuskaistan alkaessa 30 km:iin/h ja nostetaan odotuskaistan päättyessä 50 km:iin/h. Sillalla säilyy edelleen nopeusrajoitus 30 km/h. Paraisten päässä nopeusrajoitus säilyy ennen siltaa 50 km:ssa/h.

Raskaan liikenteen 60 m etäisyyttä tärkeä noudattaa jatkossakin

Sillalla säilyy edelleen myös raskaan liikenteen 60 m etäisyys. Tämän noudattaminen on äärimmäisen tärkeää, sillä liikennejärjestelyjen tavoitteena on jakaa kuormitusta sillalla tasaisemmin.

Saaristotien liikennemäärä on niin suuri, että yhden raskaan ajoneuvon päästäminen kerrallaan muun liikenteen joukkoon ruuhkauttaisi liikenteen. Raskaan liikenteen kuljettajien oma vastuu 60 m etäisyyden noudattamisesta korostuu. Sillalle on merkitty 60 m etäisyys tiemerkinnöin. Muita selkeitä keinoja etäisyyden osoittamiseen ei ole.

Matkojen viivästyksiin syytä varautua

Uudenlaiset liikennejärjestelyt edellyttävät uuden opettelua sekä tarkkaavaisuutta ja yhteispeliä myös tienkäyttäjiltä. Matka-aikaa kannattaa varata reilusti ja matkojen viivästyksiin on syytä varautua.

Uusista liikennejärjestelyistä aiheutuu haittaa tienkäyttäjille, mutta etukäteen ei tiedetä varmuudella, kuinka pitkiä viivästyksiä matkoihin tulee. Saaristotien liikennemäärä on kuitenkin niin suuri, että pienetkin pysähdykset ruuhkauttavat helposti liikenteen.

Liikennemäärät vaihtelevat eri päivinä ja tunteina. Ruuhka-aikoina liikenne tulee todennäköisesti jonoutumaan, joten tienkäyttäjien kannattaa varata riittävästi matka-aikaa.

Raskas liikenne kulkee vain yhteen suuntaan kerrallaan ja liikennevaloista ehtii mennä muutama ajoneuvo kerrallaan. Raskaan liikenteen liikennevalokierto on melko pitkä.

Muu liikenne pysähtyy liikennevaloihin vain raskaan liikenteen odotusalueen purkamisen ajaksi. Muutoin liikenne kulkee koko ajan molempiin suuntiin. Liikennevalojen viive on melko lyhyt, mutta ruuhkatunteina liikenne voi jonoutua liikennevalojen kohdalla. Raskaan liikenteen odotusalueilla on kuitenkin liikennetunnistimet, joten tyhjälle odotusalueelle ei tule vihreää valoa.

Joukkoliikenteen ei tarvitse siirtyä raskaiden ajoneuvojen odotusalueelle, vaan ne kulkevat henkilöautoliikenteen kaistalla. Joukkoliikenteellä on myös liikennevaloetuus. Vihreä valo palaa pidempään, jos linja-auto on tulossa liikennevaloihin. Joukkoliikenteessä kuitenkin pienetkin viivästykset haittaavat helposti aikataulussa pysymistä. Joukkoliikenteen autokiertoja on jo väljennetty. Lisäksi linja-autojen täsmällisyyttä seurataan paikannustietojen avulla.

Jatkoyhteyksille saariston lautoille ja yhteysaluksille suuntaavien kannattaa varata riittävästi matka-aikaa ja varautua matkan viivästyksiin Saaristotiellä.

Saaristotien kävely- ja pyöräilyväylä on normaalisti käytössä, joten liikennejärjestelyillä ei ole vaikutusta kevyelle liikenteelle.

Saaristotien ja Kirjalansalmen sillan leveys antaa myöden väistää hälytysajossa olevaa hälytysajoneuvoa. Kaarinan puolella Paraisten suuntaan menevä liikenne jää kuitenkin raskaan liikenteen odotuskaistan ja Paraisilta Turkuun päin kulkevan kaistan väliin, joten väistämistilaa ei jää samalla tavalla kuin Paraisten puolella. Tienkäyttäjien on syytä huomioida hälytysajossa olevat ajoneuvot ja antaa riittävästi tilaa turvalliselle ohitukselle.

Uudenlaiset liikennejärjestelyt edellyttävät tarkkaavaisuutta tienkäyttäjiltä

Uudenlaiset järjestelyt edellyttävät myös erityistä tarkkaavaisuutta ja yhteispeliä tienkäyttäjiltä. Etenkin Kaarinan päässä ajolinja muuttuu ja raskaan liikenteen odotuskaista on erotettu muusta liikenteestä kaiteella.

Alennettuja nopeusrajoituksia on äärimmäisen tärkeää noudattaa. ELY-keskuksen tietoon on tullut huomattavia ylinopeuksia alueella sekä keskikaiteeseen törmäyksiä jo ennen liikennejärjestelyjen käyttöönottoa.

Liikenne saattaa jonoutua ruuhka-aikoina liikennevalojen kohdalla. Vaikka viivästykset voivat olla turhauttavia, ne eivät oikeuta ajamaan ylinopeutta, jotta esimerkiksi ehtisi ajoissa lautalle. Kannattaa lähteä ajoissa liikenteeseen ja huomioida matka-aikataulussa mahdolliset viivästykset. Ylinopeudet lisäävät merkittävästi liikenneturvallisuusriskiä. Nopeusrajoitusten noudattaminen on elintärkeää kaikkien tienkäyttäjien turvallisuuden kannalta.

Rajoituksia on noudatettava

Tilanne on vakava. Teemme kaikkemme, jotta liikenne siltapaikalla turvataan uuden sillan valmistumiseen saakka. Myös jokaisella tienkäyttäjällä on vastuu noudattaa asetettuja liikennerajoituksia. Rajoitusten noudattamatta jättämistä ei pystytä teknisesti estämään, vaan jokaisen tienkäyttäjän oma vastuu korostuu. Myös yhteistyötä poliisin kanssa on tiivistetty liikenteen valvonnassa.

Tällä hetkellä voimassa olevat liikennerajoitukset sillalla

  • Sillalla alennettu nopeusrajoitus 30 km/h.
  • Raskaiden ajoneuvojen etäisyys 60 m.
  • Erikoiskuljetusten massoja on alennettu.

Raskaan liikenteen kuljetukset

Sillalle ei ole asetettu painorajoitusta, eli voimassa ovat tieliikennelain mukaiset massat. Yhdistelmäajoneuvolla suurin sallittu paino on 76 t. Tätä suuremmat massat tarvitsevat erikoiskuljetusluvan. Myös useat nosturit tarvitsevat erikoiskuljetusluvan.

Kirjalansalmen sillan kunto on kuitenkin erittäin huono, siksi sillalle on asetettu liikennöintirajoituksia, nopeusrajoitus 30 km/h ja raskaiden ajoneuvojen väli 60 metriä. Raskaat ajoneuvot aiheuttavat suurimmat liikkeet ja rasitukset sillan kannelle, riipputangoille ja kannen alapuoliselle teräsrakenteelle. Yksittäisen raskaan kuljetuksen (76 t) merkitys sillan liikkeille ja rasitukselle on suuri. Sillan liikkeisiin vaikuttaa oleellisesti massojen ja ajonopeuden yhteisvaikutus. Siksi asetettujen rajoitusten noudattaminen on äärimmäisen tärkeää. Massojen ja ajonopeuden ohella myös raskaiden ajoneuvojen etäisyydellä on huomattava merkitys sillan rasitukselle. Tästä syystä sillalle aiheuttaa suurta kuormitusta yksittäisten ylikuormien ohella myös tilanteet, joissa kaksi raskasta ajoneuvoa kohtaavat eri suuntaan menevillä kaistoilla.

Erikoiskuljetukset

Erikoiskuljetuslupa-asioissa ota yhteyttä Pirkanmaan ELY-keskukseen, joka myöntää erikoiskuljetusluvat. Kirjalansalmen sillan erikoislupahakemukset käsitellään tapauskohtaisesti harkiten.

  • Erikoiskuljetusten massoja on alennettu.
  • Tällä hetkellä Pirkanmaan ELY-keskus voi myöntää erikoiskuljetusluvan sillan ylittämiseen kevyille ylimassaisille kuljetuksille.
  • Kaikkein suurimmille massoille erikoiskuljetuslupahakemuksia ei oteta tällä hetkellä käsittelyyn lainkaan.
  • Jatkossa erikoiskuljetusten massat on rajattu niin, että noudattaessaan saamiaan ylitysehtoja, sillan rasitukset eivät kasva normaaliliikenteen aiheuttamaa kuormitusta suuremmaksi.
  • Monet nosturit tarvitsevat erikoiskuljetusluvan, vaikka eivät ylittäisi suurinta sallittua kokonaismassaa.

Nosturit ovat usein massakertymältään ongelmallisia ja aiheuttavat siten enemmän rasitusta sillalle.

Erikoiskuljetuslupien suhteen tällä hetkellä eletään päivä kerrallaan. Mittaustulosten analysointia tehdään koko ajan. Sen mukaan arvioidaan tapauskohtaisesti aina uusimpien mittaustietojen pohjalta, millaisille massoille erikoiskuljetuslupia voidaan myöntää.

Vaihtoehtoinen tapa järjestää erikoiskuljetus

Mikäli erikoiskuljetukselle ei saa lupaa ylittää Kirjalansalmen siltaa, erikoiskuljetus voidaan hoitaa meriteitse. Kuljetukset hoidetaan linjalla Naantalin satama-Lillmälö maantielautalla osana ELY-keskuksen maantielauttaliikennepalvelua. Erikoiskuljetuksesta vastaava toiminnanharjoittaja maksaa itse lauttakuljetuksen kustannukset, mutta kuljetukset tilataan ELY-keskuksen lauttaliikennepalvelusopimuksen lisätyönä. Lauttakuljetuksen aikataulusta ja muista järjestelyistä sovitaan tilauksen jälkeen liikennöitsijänä toimivan Suomen Lauttaliikenne Oy:n kanssa.

Lautalla suoritettavat erikoiskuljetukset tulee varata vähintään viikko ennen aiottua kuljetusajankohtaa, sillä varalautta ei ole normaalisti miehitettynä. Erikoiskuljetuksesta vastaava toiminnanharjoittaja voi perua kuljetuksen 2 vrk ennen sovittua kuljetusajankohtaa. Peruuttamattomista toteutumattomista kuljetuksista peritään normaalit kuljetuskustannukset. Suomen Lauttaliikenne Oy:llä on oikeus perua kuljetus, mikäli lauttaa tarvitaan silloin ELY-keskuksen tilaaman lauttaliikenteen varalauttana.

Erikoiskuljetuksen maantieosuuksien kuljetuksiin tulee olla normaaliin tapaan oma erikoiskuljetuslupa, joka on haettava Pirkanmaan ELY-keskuksesta. Yhdensuuntaisen lauttakuljetuksen kustannukset ovat n. 5500 € + alv.

Erikoiskuljetuslupayksikkö ohjeistaa toiminnanharjoittajia kuljetuksen suunnittelusta Suomen Lauttaliikenne Oy:n kanssa tarkemmin.

Toimi näin:

  • Hae Pirkanmaan ELY-keskuksesta erikoiskuljetuslupaa Paraisille ensisijaisesti Kirjalansalmen sillan yli.
  • Mikäli erikoiskuljetuslupaa sillan ylittämiseen ei saa, voit hakea erikoiskuljetuslupaa vaihtoehtoiselle reitille Naantalin sataman ja Paraisten Lillmälön lauttarantojen kautta. Naantalin ja Lillmälön välillä kuljetus hoidetaan lautalla.
  • Naantalin ja Lillmälön välinen lauttakuljetus tilataan erikoiskuljetuslupayksikön kautta vähintään viikko ennen kuljetusta.
  • Lauttakuljetuksen voi tilata vasta, kun on saanut erikoiskuljetusluvan kuljetuksen maantieosuuksille.
  • Suomen Lauttaliikenne Oy hoitaa lauttakuljetuksen ja on yhteydessä kuljetuksen tilaajaan mahdollisimman pian erikoiskuljetuslupayksikön tekemän kuljetustilauksen jälkeen.
  • Suomen Lauttaliikenne Oy sopii kuljetuksen aikataulusta ja muista yksityiskohdista kuljetuksen tilaajan kanssa.
  • Erikoiskuljetuksesta vastaava toiminnanharjoittaja maksaa itse lauttakuljetuksen kustannukset.
  • Suomen Lauttaliikenne Oy:llä on oikeus perua kuljetus, mikäli lauttaa tarvitaan silloin ELY-keskuksen tilaaman lauttaliikenteen varalauttana.

Kirjalansalmen sillan tiedotteet ja esitysaineistot

Kirjalansalmen silta pähkinänkuoressa

  • Suomen pisin riippusilta
  • Siltarakenne on hyvin monimutkainen
  • Ainut kiinteä yhteys Paraisille ja Turun saaristoon
  • Valmistunut 1963
  • Jännemitat 25 m + 220 m + 25 m
  • Alikulkukorkeus 11 m
  • Keskimääräinen vuorokausiliikennemäärä sillalla:
    • 10357 ajoneuvoa, kesäaikaan 12237 ajoneuvoa
    • 567 raskasta ajoneuvoa, josta yhdistelmäajoneuvoja 280
    • arkipäivisin liikennemäärät ovat hieman suurempia

Varasiltasuunnitelma on valmistunut

Syksyllä käynnistettiin myös varasillan suunnittelu uuden Kirjalansalmen sillan itäpuolelle. Varasiltasuunnitelma on nyt valmistunut. Varasillan rakentamisesta ei ole tehty päätöstä, eikä sellaista ole tällä hetkellä näköpiirissä.

Nyt tehtävät rajoitustoimet eivät välttämättä pysty täysin pysäyttämään vaurioiden etenemistä. Siksi varasilta on suunniteltu valmiiksi, jotta tarvittaessa sen rakentaminen voidaan käynnistää nopeasti. Varasillan rakentaminen kestää noin 4-6 kk. Varasilta voidaan joutua rakentamaan, mikäli raskaan liikenteen yksisuuntaisuus ei riitä sillan kuormituksen vähentämiseen ja sillan kunnon heikkeneminen jatkuu. Tällöin kaikki liikenne siirtyisi varasillalle. Varasillan rakentamisen kustannusarvio on tällä hetkellä n. 4–6 M€.

Kirjalansalmen sillan varareitti

Varareitti hoidetaan rakentamalla työ-/ponttonisilta sekä siihen liittyvät tierakenteet ja lauttayhteyksien avulla. Varareitti on suunniteltu sellaisia tilanteita varten, jolloin kulku sillan yli on estynyt pidemmäksi aikaa. Varareitti liittyy varautumissuunnitelmaan, joka ei ole kaikilta osiltaan julkinen, vaan on osin turvaluokiteltua tietoa. Suunnitelma on päivitetty v. 2022.
